Описание

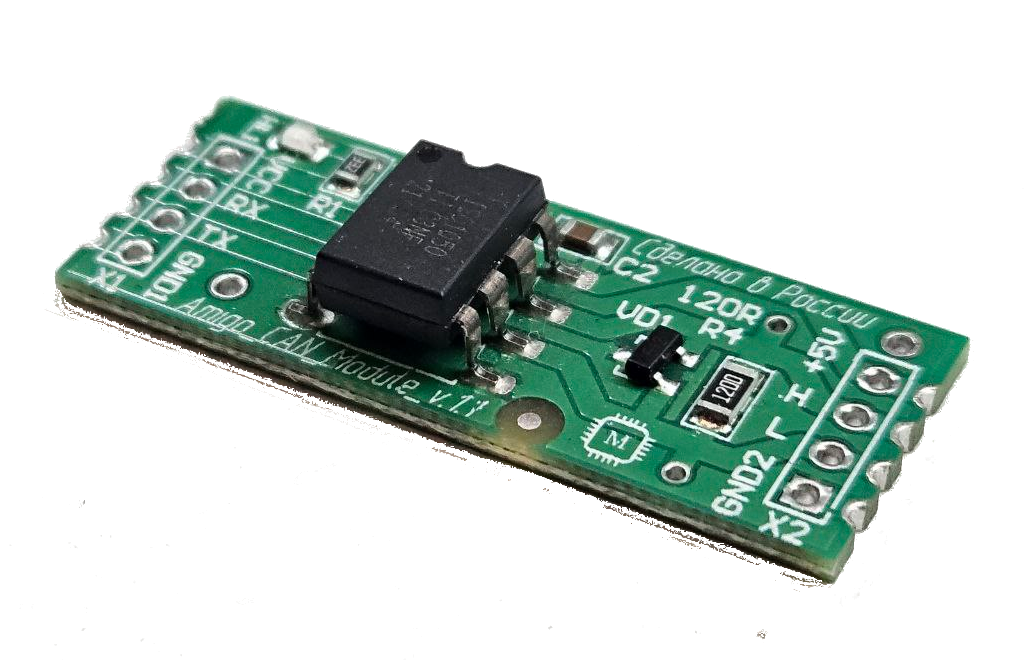

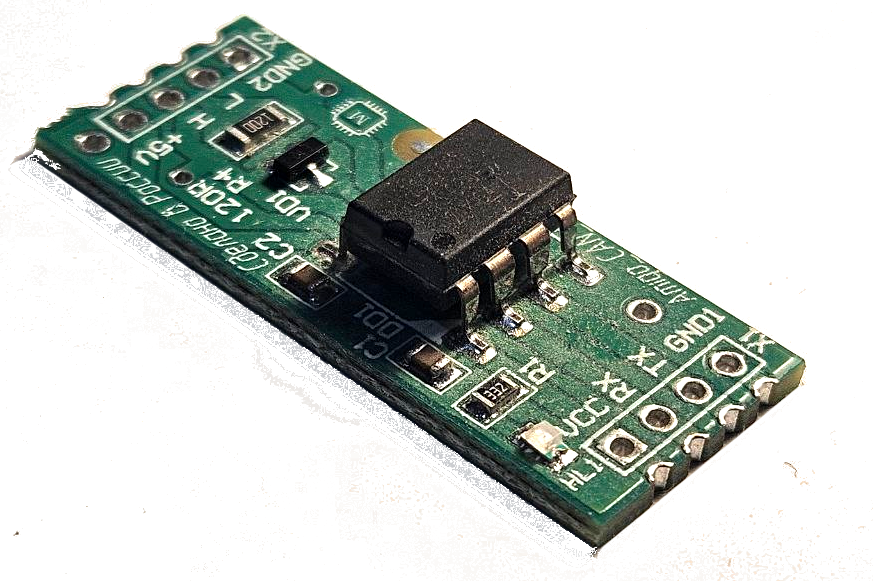

CAN (Controller Area Network) – стандарт для построения распределенных промышленных сетей, ориентированный прежде всего на объединение в сеть различных исполнительных устройств и датчиков. Модуль подключается к выводам микроконтроллера CAN_Tx и CAN_Rx, в шину CAN модули соединяются с помощью дифференциальной шины, которая имеет две линии – CANH (CAN-High) и CANL (CAN-Low), по ним передаются сигналы.

Характеристики

• • С гальванической развязкой.
  • Напряжение питания модуля: 5 В (постоянного тока).
  • Напряжение на линиях шины CAN: до 5 В.
  • Поддержка стандартных скоростей передачи CAN.
  • Габариты: 38 x 15 мм. Высота: 6 мм.
  • Кастелированные отверстия, шаг 2,54 мм.
  • Защиты шины CAN от скачков напряжений.
  • Встроенный "терминатор". Если удалён, то есть возможность установки резистора с выводами.

Варианты применения

• • Построентие испытательного стенда.
  • Прототипирование своего изделия.
  • Домашняя самодельная автоматизация.
  • Изучение интерфейса CAN, и различных протоколов.
  • Обмен данными с устройствами от своего контроллера.

Файлы для загрузки

• • Документация
  • УГО, Посадочное место, 3-Д модель (Альтиум)
