Описание

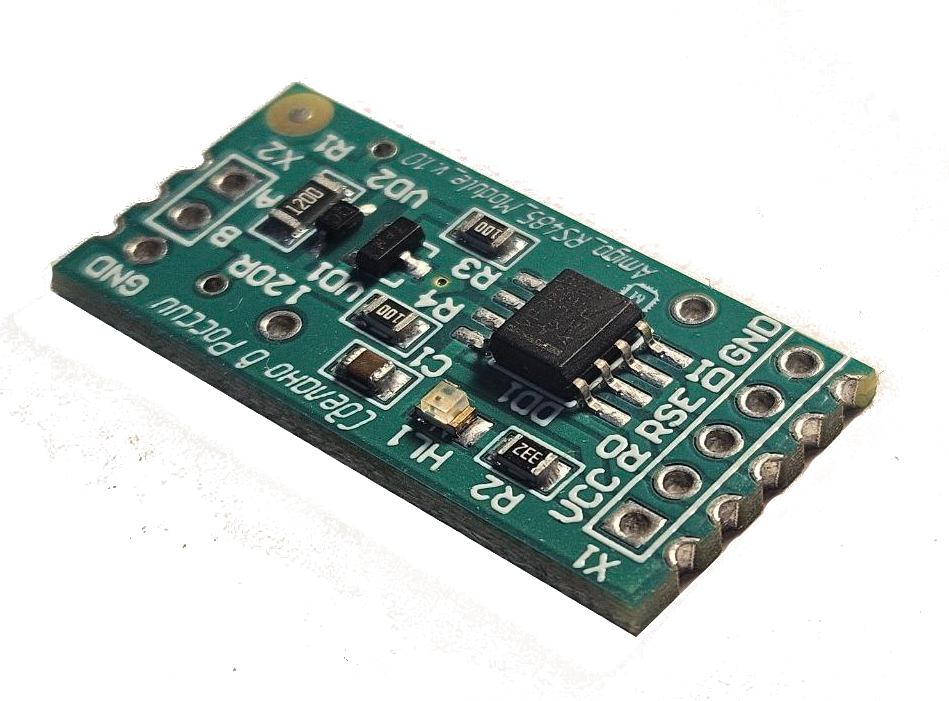

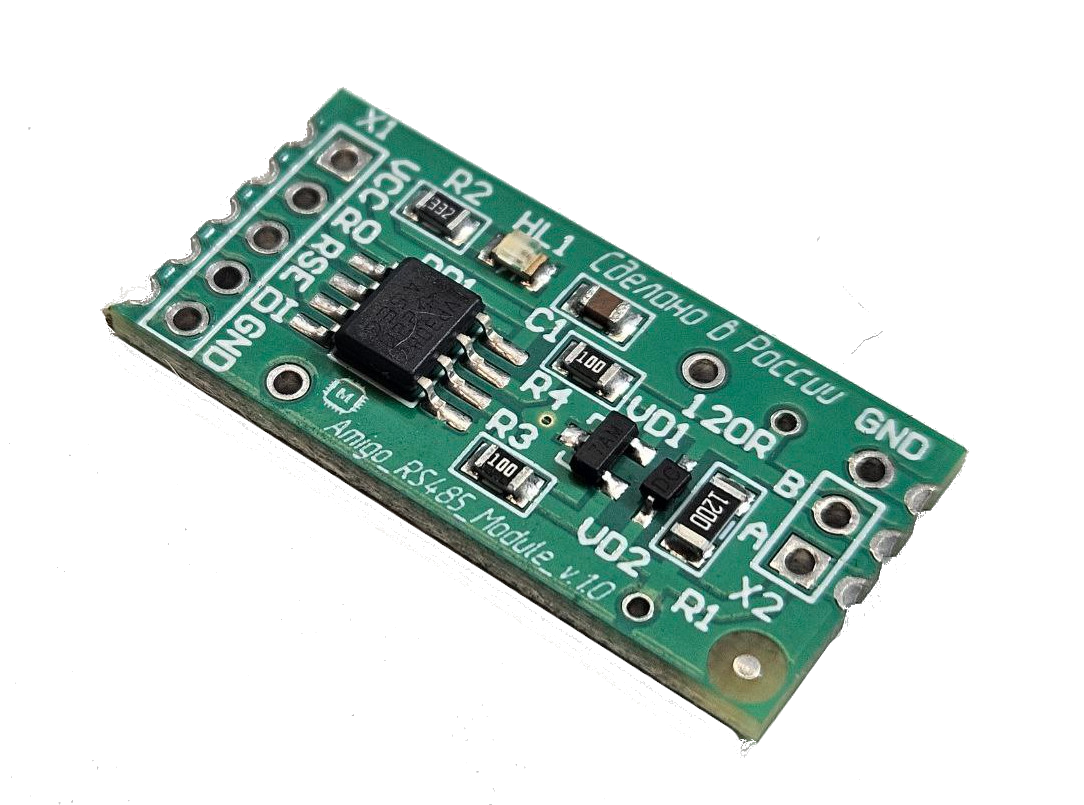

Модуль преобразования интерфейсов UART-RS485. Подходит для организации проводной связи на больших дистанциях. Шина UART представлена тремя выводами: Tx, Rx и RSE, которые подключаются к выводам микроконтроллера, например, Stm32 или Arduino. Шина RS485 организуется при помощи кабеля с витой парой, подключается к выходам модуля A и B. Модуль удобно использовать для передачи данных по протоколу ModBus RTU.

Характеристики

• • Без гальванической развязки.
  • Напряжение питания модуля: 5 В (постоянного тока).
  • Напряжение на линиях шины UART: до 5 В.
  • Поддержка стандартных скоростей передачи UART.
  • Габариты: 30 x 15 мм. Высота 3 мм.

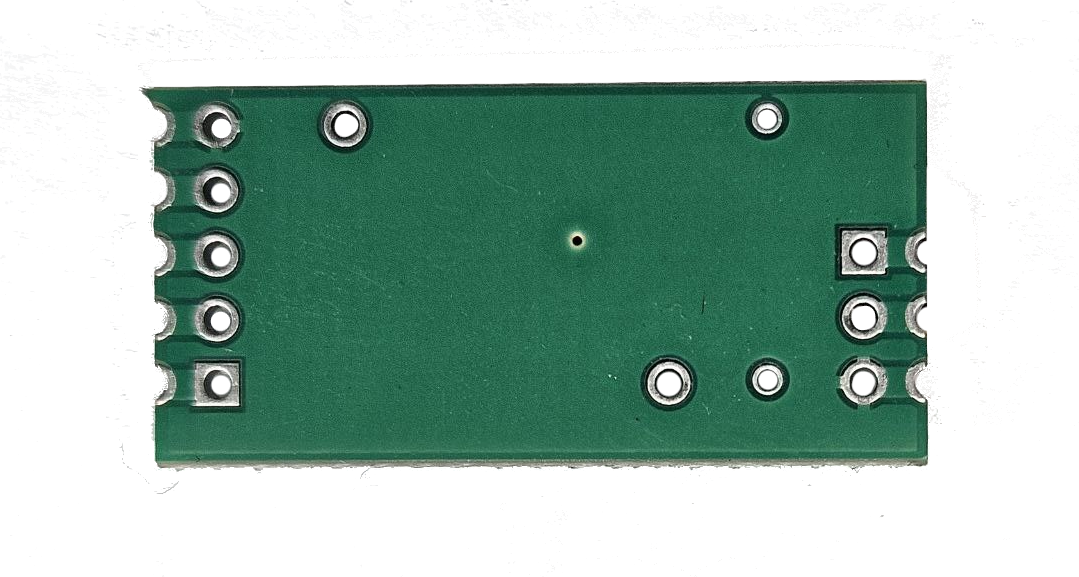

  • Кастелированные отверстия, шаг 2,54 мм.
  • Защиты шины RS485 от скачков напряжений.
  • Встроенный "терминатор".

Варианты применения

• • Построентие испытательного стенда.
  • Прототипирование своего изделия.
  • Домашняя самодельная автоматизация.
  • Изучение интерфейса RS485, и различных протоколов.
  • Обмен данными с устройствами от своего контроллера.

Файлы для загрузки

• • Документация
  • УГО, Посадочное место, 3-Д модель (Альтиум)
